製造能力

製造能力

クレーン車、高所作業車、リフト装置、アウトリガー装置などを製造します!

扱う特殊車両の守備範囲

重さ:100kg~40トン 程度まで
長さ:最長35m程度まで

製造能力を示す事例

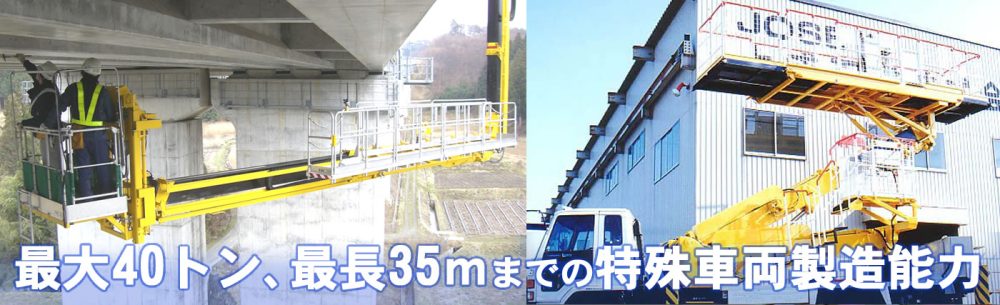

全長35mの大型橋梁点検車

全長35mの大型橋梁点検車

防音壁を越えて橋桁下の点検作業が出来るようにと開発されました。長大なブームをいかに格納し、重量範囲に収めるかが開発のポイントでした。
橋の寸法図と、おおよその作業イメージ図を頂きました。当社で、ラフ図作成→詳細設計図作成→製造→制御ソフト作成と一貫して行いました。計画から納車まで、およそ10箇月で仕上げました

重さ20トンを超える超大型マスト型ショーリフト装置

重さ20トンを超える超大型マスト型ショーリフト装置

特徴:舞台ショーで演出効果を高めるリフト装置として製作されました。総重量20 ton をこえる舞台装置そのものを柱状のリフト装置にて16m持ち上げます。
ショー演出イメージ図を提示いただきそこからショーリフトイメージ図の提案→ラフ図作成→詳細設計→製造→ショーデータ作成と一貫して行いました。計画から納品まで、およそ8箇月で仕上げました。

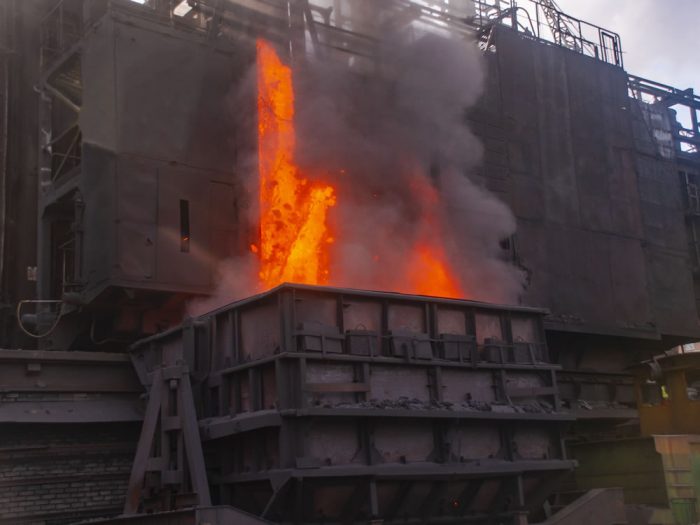

強烈な加熱炉周辺の輻射熱と粉塵に耐えられる高所作業台車

製鉄所内にある加熱炉の補修用に設計してあります。

お客様から頂いた要求仕様は

(1)加熱炉周辺の強烈な輻射熱に耐えること。
(2)強烈な粉塵に耐える事
(3)バッテリーで動作する事
(4)加熱炉周辺の屋根高さに合わせ、作業床上限でも作業員を挟まないこと。

でした。 このため、当社では

(A)作業車の炉側にヒートシールド設け、高温に耐えるようにする。
(B)リフト装置のストロークを検討し、上限位置でも作業床高さが作業場の屋根に届かないようにする。
(C)各部に防塵フィルターを接地する。
(D)電気制御装置に電子制御装置を採用せず、あえて旧来からのリレーシーケンス方式とし、熱や粉塵に対し強い耐性を持たせる。

としました。

強烈な加熱炉周辺の輻射熱と粉塵に耐えられる高所作業台車1 強烈な加熱炉周辺の輻射熱と粉塵に耐えられる高所作業台車2
強烈な加熱炉周辺の輻射熱と粉塵に耐えられる高所作業台車3
